RTU設備是什么 RTU通訊過程

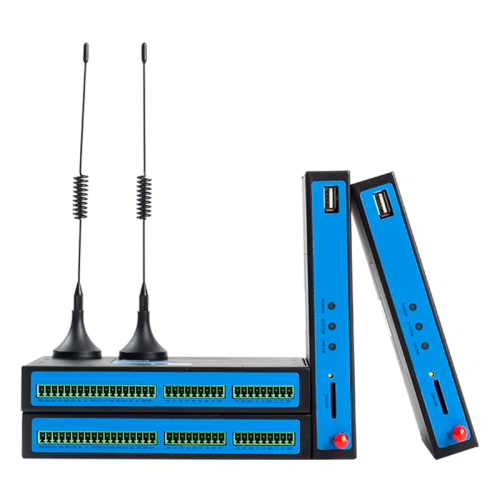

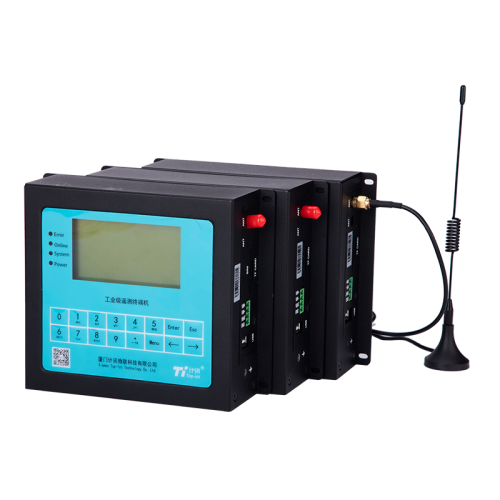

RTU設備集數據采集、傳輸、存儲功能于一體，采用低功耗設計，特別適用于太陽能供電的監測現場，可大大減少太陽能供電成本并降低施工難度，廣泛應用于氣象、水文水利、地質等行業。
一、RTU功能
1、通信功能：支持GPRS、短消息、衛星等多種通訊方式;支持與多中心進行數據通信;支持實時在線、定時喚醒兩種工作模式。
2、采集功能：采集水位、雨量變送器的標準信號;采集流量計、脈沖表的流量數據;采集水泵或閥門運行狀態、設備供電狀態和箱門開關狀態。
3、圖片抓拍功能：可外接工業照相機，進行圖片抓拍。
4、控制功能：支持自動控制、遠程控制水泵、閥門等控制設備。
5、遠程管理功能：支持遠程參數設置、程序升級。
6、報警功能：監測數據越限，立即上報告警信息。
7、存儲功能：本機循環存儲監測數據，掉電不丟失。
二、RTU特點
數據采集、傳輸一體化設計。
GPRS實時在線功耗低，在線平均電流≤10mA。
可選配水資源監測數據傳輸規約、水文監測數據通信規約等。
支持域名解析功能。
支持各家組態軟件和用戶自行開發軟件系統。
三、RTU通訊
變送器采用的是全新的設計，極大程度的改變了傳統電表的概念，具有多功能、高精度、數字式、可編程、結構緊湊、多畫面顯示的特點，它可以滿足電力工業未來對電表的需求。
ModBus通訊規約允許變送器與施耐德、西門子、AB、GE等多個國際著名品牌的可編程順序控制器(PLC)、RTU、SCADA系統、DCS或與第三方具有ModBus兼容的監控系統之間進行信息交換和數據傳送。
變送器只要簡單地增加一套基于計算機(或工控機)的監控軟件(如：組態王、Intouch、FIX、synall等)就可以構成一套電力監控系統。
通訊信息傳輸過程：
當通訊命令由發送設備(主機)發送至接收設備(從機)時，符合相應地址碼的從機接收通訊命令，并根據功能碼及相關要求讀取信息，如果CRC校驗無誤，則執行相應的任務，然后把執行結果(數據)返送給主機。返回的信息中包括地址碼、功能碼、執行后的數據以及CRC校驗碼。如果CRC校驗出錯就不返回任何信息。
