RTU 遠程測控終端功能及應用

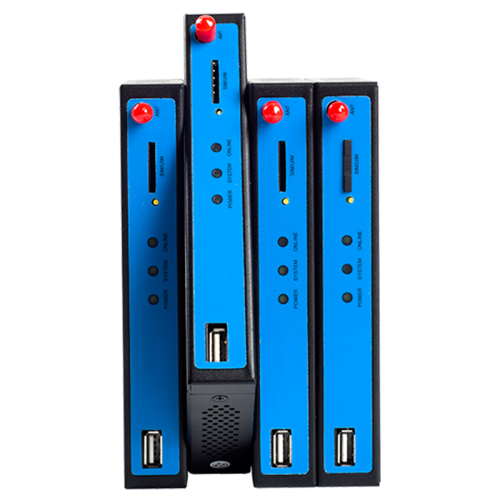

TY510系列RTU是一款工業級數據遙測終端，集數據采集與數據傳輸功能于一體，實現數據采集、存儲、控制、報警及傳輸?shù)染C合功能，實現數據的實時準確采集與安全可靠的數據傳輸。以下具體介紹其功能特點。
一、主要功能
采集和傳輸一體化設計，通信穩定，節省成本；
標準化MOBUS協議，可滿足復雜工業應用環境應用；
豐富的行業應用接口，可兼容采集多種工業傳感器；
內嵌標準TCP/IP協議棧，5個中心同步數據透明傳輸；
支持大容量存儲，長期保存設定參數及歷史數據；
高穩定性設計，專為無人值守環境而生；
高標準工業級設計， 非常適用于惡劣工業環境；
輕松實現設備遠程監控和管理，更加節省人力物力。
二、產品特征
01/采集和傳輸一體化設計，通信穩定，節省成本
遠程測控終端一體化設計，采用工業級超低功耗的32位ARM處理器的數據采集終端，搭載工業級無線通信模塊，組成集數據采集和傳輸一體化的遠程測控終端，功耗更低，通信更穩定，成本更節省。
02/標準化M0BUS協議，可滿足復雜工業應用環境應用
遠程測控終端傳輸支持多種協議，可采用我公司自定協議和Modbus協議，滿足不同工業應用環境的需求。
03/豐富的行業應用接口，可兼容采集多種工業傳感器
串口采用工業端子接口， 兩路RS232、兩路RS485接口，2個翻斗式雨量計接口，8路模擬量輸入接口，2路開關量輸入接口(光隔離)，1路繼電器輸出接口，可采集多種工業傳感器，適用于各種工業采集場合。
04/內嵌標準TCP/IP協議棧，5個中心同步數據透明傳輸
遠程測控終端工業級無線RTU采用標準的TCP/IP協議棧設計，數據透明傳輸簡單、高效;采用多中心發送機制，數據可同時發往多達5個中心，多級數據顯示更直觀，便于數據中心的管理;支持TCP server功能，支持根據域名和IP地址訪問數據中心
05/支持大容量存儲，長期保存設定參數及歷史數據
地存儲數據存儲，內置大容量數據存儲空間：提供16MB的數據存儲空間，可存儲10年以上的采集數據;支持外接SD卡進行擴展存儲。
06/高穩定性設計，專為無人值守環境而生
遠程測控終端工業級無線RTU采用三級看門狗檢測機制，由CPU自帶看門狗設計、硬件電路看門狗設計，軟件看門狗設計等三級多重檢測機制組成，運行故障自修復，保證設備永不死機;采用TCP心跳鏈路檢測機制、掉線重連、數據補發，確保設備永遠在線;采用短信與網絡雙通道設計，網絡通道與短信通道可相互切換，當TCP/UDP斷開連接時，可以用短信發送數據。
07/高標準工業級設計， 非常適用于惡劣工業環境
工業級標準選型器件，采用工業級通信模塊搭載32位ARM高速處理器，所有器件100%達到工業級應用標準，超強的防潮、防雷、防電磁干擾能力;寬溫度設計，設備可在低溫-35 oC ，高溫+75oC情況下正常工作，也可定制更高溫度范圍，特別適用于各種惡劣氣候環境;寬電壓設計，5-35V(電壓可定制)，更寬的工作溫度，更寬的供電電壓，適應更多的供電現場;
08/輕松實現設備遠程監控和管理，更加節省人力物力
支持遠程參數配置(同時支持平臺配置方式和短信配置方式)、遠程程序升級。提供功能強大的中心管理軟件，方便設備管理(可選)。
08/輕松實現設備遠程監控和管理，更加節省人力物力
支持遠程參數配置(同時支持平臺配置方式和**配置方式)、遠程程序升級。提供功能強大的中心管理軟件，方便設備管理(可選)。
三、RTU應用場合
除了在傳統的工業生產過程中的大量應用比如在電廠、鋼鐵廠、化工廠等領域之外在測控點特別分散的場合，比如在以下行業中遠程測控終端RTU得到廣泛的應用。
城市供水自動化控制系統；城市廢水處理系統；城市煤氣管網綜合調度系統；天然氣、石油行業自動化系統；電力遠程數據疾控系統；熱網管道自動化控制；大氣/水質等環境監測；水情水文測報系統；燈塔信標、江河航運、港口、礦山調度系統。
