  一、項目概述

  SCADA是一種數據采集、監視和控制系統，主要針對于于分布距離遠，生產單位分散的情況。

  在生產過程分布比較近的情況下，可以采用就近控制的方法，就地接線并且就地監視與控制，而對于相對復雜的過程生產的話，一般采用DCS系統控制的情況會比較多。而遠程采集監視控制系統，也就是SCADA系統是針對于生產的各個環節分布距離比較遠的情況，幾公里，幾十公里，幾百公里甚至于幾千公里的距離。如變電站，天然氣管線，油田，自來水管網等。

  二、系統原理

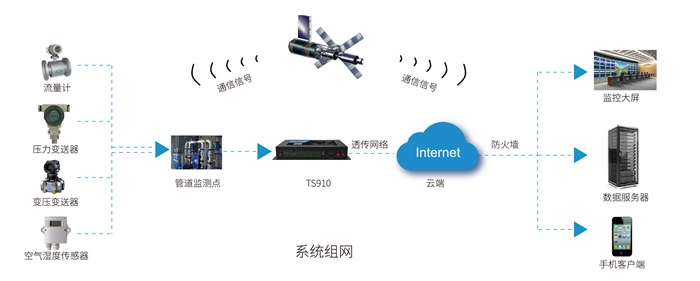

  系統分為三大部分：現場數據采集與控制、無線數據通訊、調度中心。

  1、現場數據采集與控制

  現場流量計、壓力變送器、差壓變送器、溫度變送器、電動閥門等設備對現場進行實時的數據采集與設備控制。

  2、無線數據通訊

  通過計訊TS910環保數采儀使用3G/4G的無線傳輸完成各站控體系和監測點PLC/RTU與調度中心大的通訊，保證SCADA體系數據交換的實時性，使其及時、精確、牢靠、協調、高效率的作業。

  3、調度中心

  調度中心SCADA服務器、前置服務器、WEB服務器等數據處理分析服務器將接收到的數據實時分析歸類，并顯示有需要的部分到WEB中，使得工作人員得到的數據實時準確。

  三、系統功能

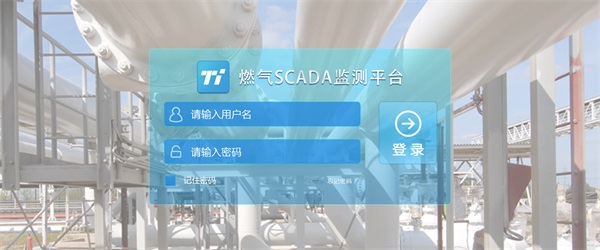

  1、建立自動化的管網運行監測平臺

  采用成熟穩定的數據采集、通信、存儲和展示技術，實現燃氣管網重要運行參數的全面監測和設備控制，建立高度自動化的管網運行監測平臺;

  2、實現管網的全網集中監控

  實現對城市燃氣的儲氣站、配氣站、調壓設施、關鍵節點、重要客戶等主要管網設施的全面監控;

  3、提供完善的管網運行分析報告

  結合管網設施及監測參數，提供流量控制分析、錯峰調度分析，隱患影響分析、事故影響分析等，為燃氣供給、安全生產和應急指揮提供決策依據;

  4、提供統一的指揮調度支撐體系

  融合GIS、GPRS定位、SCADA、現場總線和實時通信等技術，進行管網實時監測，建立故障上報、人員定位、應急指揮和車輛調度的統一指揮調度支撐體系。
