地下水智能監測系統
時間：2017-05-19
方案設計目的
- 系統主要是利用現代自動化控制技術、無線通信技術監測。
- 系統主要包括前端數據采集與控制、無線數據傳輸、主站系統等問題組成。
- 前端數據采集主要是實現地下水監測采集，采集實時狀態傳送到主站，實現對地下水污染的控制。
- 無線通信部份主要是使用廈門計訊物聯的DTU無線數據傳輸終端通過運營商的2G/3G/4G無線網絡進行數據傳輸。
- 系統組成
地下水智能監測主要包括：地下水監測、通訊設備、水務調度和分析系統等。
架構圖如下：
地下水監測
- 地下水監測點包括水質傳感器、流量計、水位計，壓力計，負責各項原始數據的監測。
- 使用水質感器采集地下水質量數據并上報平臺。
- 使用管道流量計實時采集管道流量，并使用RS485接口與通信設備連接，以供平臺實時招測當前流量值。
- 使用水位感器采集水位數據并上報平臺。
- 使用壓力傳感器采集地下水壓力數據并上報平臺。
通訊設備

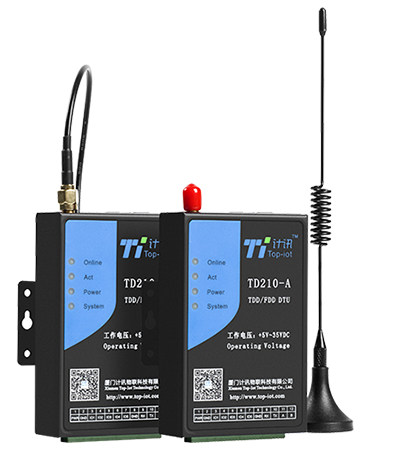

鑒于各地下水資源監測點的工作環境、監測點分析和傳感器、偵測儀等設備的通訊接口需求，使用無線數據傳輸終端（DTU）來進行數據通信，計訊TD210系列DTU同時具備兩路4-20mA模擬量輸入接口、三路DIO、一路RS485、一路RS232接口，可以滿足本需求。
1 支持透明數據傳輸，內嵌標準的TCP/IP協議棧
2 支持TCP/UDP連接多中心（最多5個）和TCP server功能，訪問方式可根據域名和IP地址訪問中心
3 支持TCP心跳鏈路檢測，達到斷線自動重連，保持設備永遠在線
4 支持APN/VPDN
5 支持短信備份功能，當TCP/UDP斷開連接時，可以用短信向中心發送數據
6 支持短信、電話振鈴、串口數據、多種上下線觸發模式，支持設備運行軟硬件自檢技術，運行故障自修復
7 支持遠程升級和本地升級設備程序
8 支持遠程設置和本地設置設備參數
9 支持管理平臺協議，方便設備維護。
調度中心系統
調度中心系統包括各種服務器及系統軟件，主要負責對原始數據的分析和管理，并對系統分析結果進行展示、處理等。
系統特點
①實用性：系統的實用性和可操作性是首要考慮的因素，根據實際需要設計系統的規劃，并充分利用現有資源，避免重復建設；
②可靠性：要求在惡劣條件下、在地理位置偏僻的地方、在各種突發事件的狀況下，確保系統能正常運轉；
③先進性：在滿足實用性和可靠性的基礎上，要求采用的技術起點要高，盡量選用當前相對先進的軟件、硬件及通信技術，采用先進的管理方法，確保系統高效運行；
④標準性：各類信息、系統之間的接口應遵循統一標準，以便能夠集成一個有機整體；
⑤開放性：在統一的開放標準下建設系統，使之結構化、模塊化和標準化，以利于調整和擴展。
