油田遠程監控系統方案
時間：2015-12-30
系統背景：
油田一般由多個采油井、儲油罐、輸油管及其他附屬設施組成，采油井、儲油罐分布分散、分布面積廣，輸油管線路長，監測困難。普通監測方案需要花費大量的人力物力，而且還可能會面臨人為因素或者線路故障導致數據丟失或數據錯誤的嚴重后果，這些將直接影響到油田的安全生產，因此我們需要一種更先進、更高效、更方便快捷的新一代監測系統方案，來完善和彌補當前油田監測系統中的不足和缺陷。
系統簡介
由于油田各監測點多分布在無人區，傳統的人工監測方式已經無法滿足需求，且分布范圍極廣，可能相距數公里乃至數十公里，傳統有線方式的監測系統布線成本高，實施難度大，需要極高的項目施工成本，而且有線方式有很大可能出現因各種原因造成的線路斷開等情況，因此，我們采用無線監測方案。

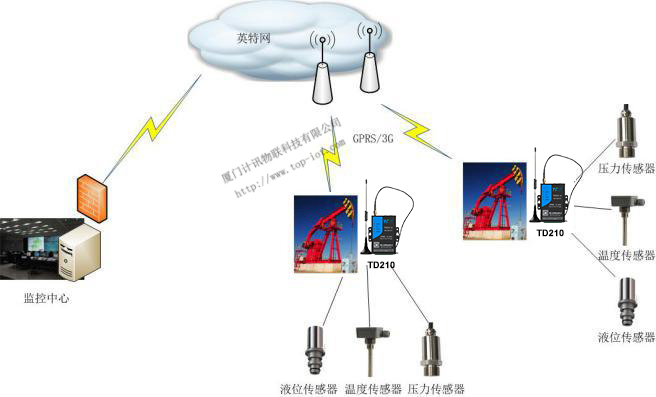

無線監測系統包括三大部份：前端采集部份、無線傳輸部份、服務中心數據處理部份。
采集設備：主要采集包括電機電流、電壓、溫度，管道液壓、流量等一系列數據，并做電機的啟停，閥門的開關等遠程控制操作。
無線傳輸工作主要由TD210系統無線數據傳輸終端完成，主要通過GPRS/CDMA/3G等無線網絡將數據傳輸?shù)街行姆?wù)器。
平臺部份：主要負責數據的存儲及處理展示，主要包括數據服務器、應用服務器、監控大屏等部份組成。由油田遠程無線監測系統平臺接收并處理上報的數據，并進行存儲、分析、控制、展示等操作。
系統功能
- 實現無線遠程監測，解決布線難、施工難的問題，讓大面積油田監測成為無線化、自動化；
- 可實現整個油田，甚至多個油田的整體、統一監控；
- 數據自動采集并上報，實時監測，實現自動報警功能，防止事故發生；
- 具備系統巡檢功能，遠程診斷功能，數據補發功能，確保數據的完整性、可靠性。
