GPRS模塊組網形式 GPRS模塊有哪些
GPRS充分利用共享無線信道，采用IP Over PPP實現數據終端的高速、遠程接入，提供端到端的、廣域的無線IP連接。GPRS模塊的組網方式是怎樣的呢？
1、GPRS模塊組網
GPRS模塊的接入：用戶可選擇CMNET和APN接入網絡。CMNET通常用于公眾用戶;APN針對行業用戶，通常在一個組內，用戶需設定用戶名和密碼，安全性更好。此外，APN用戶可以申請綁定移動內網的固定IP地址。
數據中心的組網略微復雜一些，組網形式的選擇主要由業務數據量、可靠性要求、數據保密性、網絡狀況決定。
Internet接入方式(監控中心經由Internet接入無線網)
企業已有穩定的、永久的連接到Internet的接入;企業端的路由器端口地址，監控中心IP地址應是公有的，且由為企業提供Internet連接的ISP提供，此種方案客戶須先向Internet運營商申請公網固定IP。中心用公網固定IP，監控點直接向中心發起連接。或客戶公司有一臺連接Internet的服務器，并且具有公網固定IP，但是考慮到服務器的穩定運行問題，通常不讓在服務器上安裝其他應用軟件，所以GPRS數據中心系統也不能安裝在該服務器上，可以用NAT端口映射的方法來解決這個問題。
動態域名解析
在使用動態DNS方式時，首先有幾件事項要先準備。第一是Domain Name，需要申請一組三級域名或二級域名。第二是需要到網域管理中心來指定動態DNS服務。當準備工作完成后，即會從網域管理中心得到一個Client軟件，用來維護動態IP與Domain Name，當數據中心的計算機開機后，即可從ISP處取得動態IP，再透過Client軟件與DDNS 服務器聯機并刷新域名與IP對照，GPRS終端可通過DNS的方式來進行Domain Name 的正反解譯，而后建立連接。
專線接入方式(監控中心經DDN專線接入無線網)
此方案適于企業沒有接入Internet或企業對安全方面考慮較高，適合金融、證券、工業監控等行業使用;企業通過專線接入中國移動的路由器，用戶端的接入路由器必須提供公有的IP地址。
GPRS MODEM接入方式(監控中心作為數據終端綁定固定IP地址)
此方案適用于沒有接入Internet、而且對安全要求極高的企業;適合總數據帶寬需求不太大的應用，例如使用Polling傳輸協議的數據采集系統;全部數據在GPRS網內運行;要求所有GPRS 終端之間可以直接通訊;數據中心的GPRS數據終端接入點邦定固定IP 地址。(即至少提供一個綁定固定IP地址的SIM卡)
2、GPRS模塊有哪些？

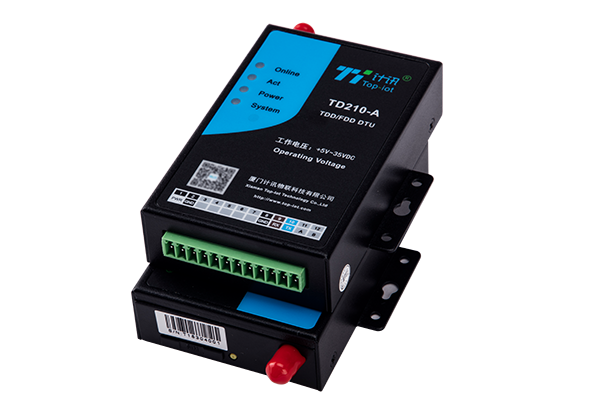

1)GPRS DTU(GPRS數傳單元，常稱為GPRS透?jìng)髂K)
GPRS DTU內部封裝了完善的TCP/IP等協議棧，可為無線傳輸提供透明的TCP/IP通道。在軟件設計上，它封裝了協議棧內容并且具有嵌入式操作系統，硬件上可看作是嵌入式PC加無線接入部分的結合，用窗口進行數據通信。
主要應用于工業領域，而GPRS modem通常要完成類似的功能必須借助于PC機的軟件進行預數據處理。這種形式的應用通常需要一個PC接一個GPRS Modem來連接到外部的數據網。
2)GPRS/GSM Modem(純的GPRS/GSM調制解調器，常稱為GPRS貓)。
GPRS Modem是接入GPRS分組網的一個物理通道，它本身不具有操作系統，必須依附于計算機(在功能上類似于有線Modem)，在計算機操作系統之上才能進行PPP撥號連接，通常是與PC結合使用，實現撥號上網。
在工作方式上，GPRS DTU與GPRS Modem最大的區別就是GPRS DTU內部CPU在主動進行控制撥號和處理TCP/IP協議包，而GPRS Modem則是被動的，需要外部設備來進行撥號和進行TCP/IP協議包處理。
3)帶TCP/IP協議棧的GPRS Modem(將GPRS/GSM modem和TCP/IP協議棧封裝在一起，內部有CPU，F(xiàn)LASH，RAM，控制單元等硬件，和DTU功能類似)
