視頻采集監測終端機 視頻采集上傳疊加
時間：2021-05-26 14:44:46
點擊了解>>>>視頻采集監測終端機
視頻采集監測終端機TS910，支持視頻數據采集、視頻疊加、語音及對講、報警、GPS定位、圖像抓拍、等功能。支持MQTT協議，對接主流云平臺，實現視頻數據上傳，遠程視頻回放、監測控制。
視頻采集監測終端機TS910功能
1、多種通信方式有線寬帶和無線網絡可互為備份，支持WAN/LAN、ADSL、GPRS、 4G、WIFI(可選)、GPS(可選)等滿足不同環境下對遠程通信的需求;
2、RS232接口、RS485接口、I2C接口、1個TTL電平串口、開關量、 模擬量、繼電器滿足多種工業傳感器采集需求;
3、支持工業路由功能，實現2路局域網接入和視頻數據的采集和上傳;
4、具備VPN和內網穿透功能;
5、支持多中心通信，可同時與多個后臺服務器進行通信，實現與各監管部門平臺聯網;
6、運行標準Linux 智能操作系統，可以開放二次開發功能;
7、支持本地網口或WiFi接入與和遠程接入方式對設備維護、管理、升級;
8、支持接收平臺下發指令，并可遠程控制現場自動監測設備;
9、支持?jǐn)嚯?、斷網續傳和數據自動補發功能，保證數據完整性;
10、可選配備TF卡接入功能，支持大數據存儲和數據導出功能(可選配功能);
11、支持現場接入LED屏幕顯示，也可支持平臺下發指令控制LED屏的數據顯示(LED驅動需要定制開發);
12、可自帶液晶觸摸顯示屏，能顯示所連接監測儀表的實時數據(可選配功能);
13、可內置高精度的GPS模塊，能夠?qū)崟r上報站點位置信息(可選配功能)。

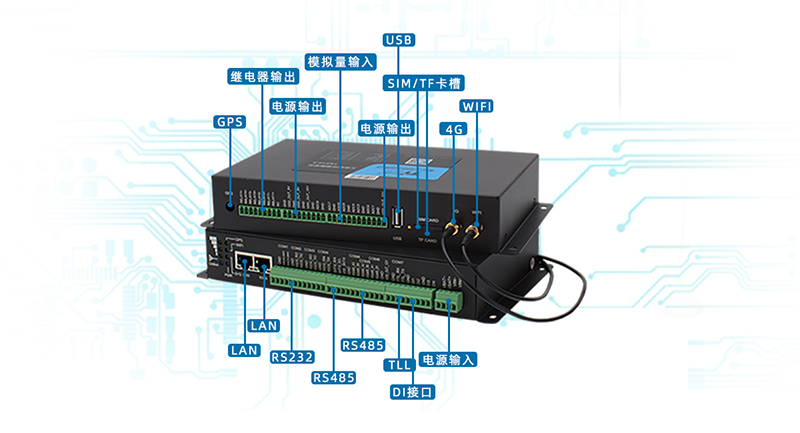

視頻采集監測終端機（RTU）TS910接口參數
|
項目 |
內容 |
|
電源接口： |
|
|
標準電源 |
DC 12V/1.5A |
|
供電范圍 |
DC 9～35V |
|
內置電源反相保護和過壓保護。 |
|
|
以太網接口 |
1個WAN口，1個10/100M以太網口（RJ45插座）； 或配置成2LAN，自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
|
|
|
|
|
|
|
|
|
|
TF |
可接TF存數據 |
|
USB |
標準USB，可接U盤存數據 |
|
串口 |
4個RS232和3個RS485接口，內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bps |
|
LCD屏 |
800*480 TFT顯示屏（可選） |
|
應用接口 |
1路I2C接口，外接溫濕度傳感器 |
|
指示燈 |
1個TTL電平串口，外接TTL電平設備 |
|
8路模擬量輸入接口（12位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入） |
|
|
4路開關量輸入接口（光隔離） 邏輯0：濕節點0-3VDC 邏輯1：濕節點5-30VDC |
|
|
4路繼電器輸出接口 最大切換電壓：30VDC/250VAC 最大切換電流：5A |
|
|
5路受控輸出電源（3路輸出電壓值與設備供電電壓相同，默認12V；1路輸出9V,單路額定輸出電流1A；1路輸出5V,單路額定輸出電流1A；內置過流保護） |
|
|
具有PWR SYS ONLINE WIFI GPS 信號指示燈 |
|
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
工業級端子接口，內置電源反相保護和過流/過壓保護 |
|
接地端子 |
M3螺絲接地保護端子 |
|
|
|
