RTU系統常見故障的判斷方式

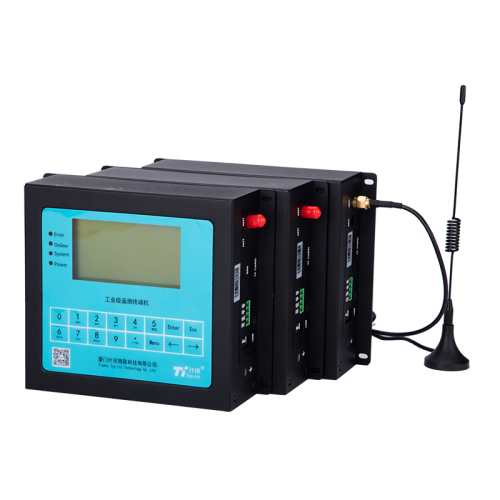

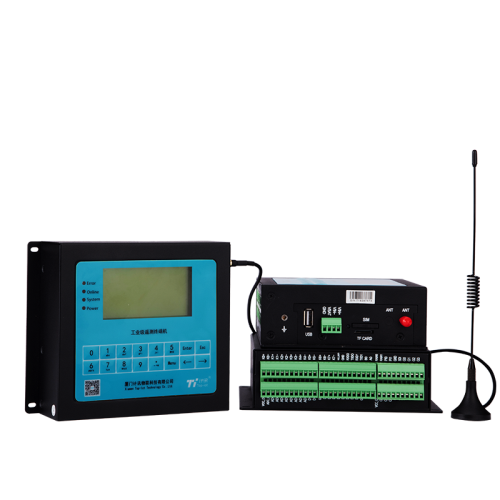

RTU的作用是在遠端控制控制現場設備，獲得設備數據，并將數據傳給SCADA系統的調度中心。此文將詳細講解RTU系統常見故障及相關解決方式。
一、101通道故障
故障現象：當101通道出現故障時，最直觀的現象是RTU雙通道調制解調器的收發燈不閃，所有機組AGC指令不刷新，甚至AGC退出運行。
檢查方法：在遠動當?shù)毓δ?或輔助服務系統)中查看101通道報文，如果上行和下行報文都沒有，可以說明主站通道或設備故障;如果只有下行(10 49 01 4a 16召喚鏈路狀態)，沒有上行報文，可以說明子站通道或設備故障。子站設備故障可以通過切到備機運行和更換備用調制解調器來排除。
二、104通道故障
故障現象：104通道時斷時續，冀北主站104通道在雙平面內頻繁切換，104通道斷網。
檢查方法：有些104通道故障是短時的，當故障發生時，可以通過觀察網卡的數據指示燈來確定。當故障為斷網時，可以從RTU主機到調度機房實時交換機分段ping的方法鎖定故障點范圍。
三、“三遙”類故障
1、遙信類故障
此類故障在機組或線路檢修完工后，開機或線路送電過程中容易出現，檢查的方法是首先對照?qǐng)D紙或RTU組態軟件查出故障遙信的具體板號和點號，再用萬用表結合無源空結點的檢查方法，從測控板逐級向無源結點處檢查，確定故障點。
2、遙測類故障
當故障為遙測量不準確時，可以檢查送入RTU采集板的毫安值與變送器輸入的值是否對應，或用卡表和萬用表測ACU的輸入量，經過計算后與RTU中顯示的值比對，確定故障位置。必要時還要從RTU組態軟件中調出各遙測量的上下限值，核對其與輸入RTU的值是否匹配。
3、遙調類故障
發電廠的遙調量分別是各機組的AGC指令和升壓站的AVC指令，都是由RTU的測控板(C板)以4～20 mA的形式輸出給AGC和AVC的。如果是遙調值能從RTU接收，但是AGC或AVC收不到，就要考慮測控板對應的通道或直流隔離裝置是否故障。可以從直流隔離裝置處用毫安表測出對應的電流，換算成指令值，與中調下發的值比較，即可確定該通道的指令輸出精度。
需要注意的是，各機組正常運行時，AGC處于投入狀態，此時不能將機組AGC輸出線拆下，也不能用毫安表直接并聯到mA輸出端測量。因?yàn)闄C(jī)組AGC指令與實際負荷之差超過40 MW時會自動切除AGC，此時如果中調值班員沒有事先做好措施的話，就會造成調度事故。
四、處理遠動系統故障的一般流程
遠動系統的設備往往都是聯系全廠機組和線路的，所以在出現故障時，一定要分析清楚故障影響的范圍，在檢查故障時更要注意對相關設備和數據的影響，避免造成故障擴大甚至事故的發生。
(1)收集故障現象，初步分析確定故障類型及影響范圍。
(2)確定故障是否緊急，是否需要馬上處理。如果需要緊急處理時還要先制定處理方案，并匯報領導征求意見，還要考慮是否需要相關設備廠家的配合等。
(3)故障檢查前，首先看清楚當前機組及線路的運行狀態，檢查工作會對機組和線路的影響范圍等。要考慮是否影響機組AGC指令跟蹤等不可挽回的后果，是否需要向調度、自動化處提工作申請。
(4)檢查時按要求辦理工作票和相關手續，在運行人員許可的情況下開始故障檢查工作。
(5)故障排除后，向運行值班人員交待故障發生的原因和造成的后果，并辦理結票手續。將設備異常情況和檢修工作錄入設備臺賬。
(6)總結故障發生的原因，把相關設備列入計劃，在設備停電或檢修時重點檢查，避免同樣的故障再次發生。
五、結語
以上就是常見RTU故障分析，因此，需要定期檢查設備，盡早發現問題，將設備的故障和造成的影響減到最小。還要制定關鍵設備的故障緊急處置預案，使突發性的關鍵設備缺陷得到有條不紊的消除，防止造成故障擴大或延誤排除。
