TY511系RTU鍵盤界面配置及按鍵功能
使用RTU的鍵盤操作界面，您可以完成如下操作任務。
系統界面查看、雨量計參數配置、水位計參數配置、流量計參數配置。
攝像頭參數配置、終端參數配置、中心參數配置、人工置數。
時間設置、安裝測試、清除歷史數據、版本查看、恢復出廠設置、系統監測。

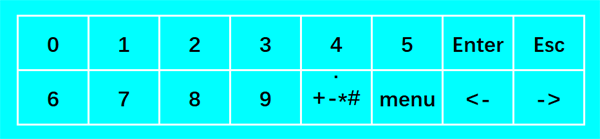

RTU鍵盤界面圖如下圖所示，各按鍵及其功能。
RTU按鍵及其功能說明
|
按鍵 |
功能 |
備注 |
|
0 ~1 |
用于參數配置時的數字賦值的輸入。 |
|
|
2~9 |
用于參數配置時的數字賦值的輸入。 |
數字按鍵2～9兼字母輸入功能。 |
|
. |
用于菜單鍵、數字0和“.”符號輸入。 |
“+”、“-”“*”“#”等特殊字符的輸入。 |
|
← |
用于參數配置時進行向左、向上移動和刪除操作。 |
|
|
→ |
用于參數配置時進行向右、向下移動操作。 |
|
|
Menu |
用于進入菜單操作 |
|
|
Enter |
用于進行參數配置操作確認或保存。 |
|
|
ESC |
用于退出當前目錄或返回主界面 |
|
