盤點RTU的四遙功能

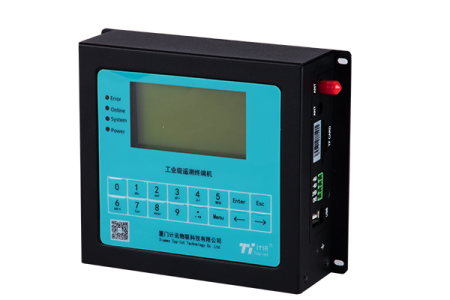

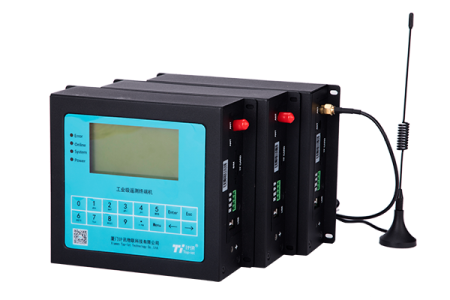

RTU是安裝在發電廠或變電所的遠動裝置，它與調度中心相距遙遠，與調度中心計算機通過信道相連接。RTU與調度中心之間通過遠距離信息傳輸所完成的監控功能，稱為RTU的遠方功能。其中的“四遙”功能為以下幾種：
(1)遙測，即遠程測量
它是將采集到的被監控發電廠或變電所的主要參數按規約傳送給調度中心。為了突出脈沖量和數字量，這里遙測僅指模擬量的測量。通常，一臺RTU可以處理幾十個甚至上百個遙測量。此外，RTU還可以傳送數字值。這些數字值是指直接以數字的形式輸入給RTU的一些物理量。它通常指電力系統中電能頻率信號量、水力發電廠的水庫水位等。RTU按規約將這些數字量送往調度中心。
(2)遙信，即遠程信號
它是將采集到的被監控發電廠或變電所的設備狀態信號，按規約傳送給調度中心。遙信參數包括：全廠事故總信號;開關位置信號;發電機、變壓器各種保護動作信號等。這些設備狀態可能是斷路器、隔離開關的位置狀態，繼電保護和自動裝置的動作狀態，發電機組、遠動設備的運行狀態等。通常，一臺RTU可能處理幾十個甚至幾百個遙信量。
(3)遙控，即遠程命令
它是調度中心發出改變運行設備狀態的命令。這種命令包括操作發電廠或變電所各級電壓回路的斷路器、投切補償電容器和電抗器、發電機組的啟停等。因此這種命令只取兩種狀態命令，如斷路器的“合”或“分”命令。
(4)遙調，即遠程調節
它是從調度中心發出命令，實現遠方調整發電廠或變電所的運行參數，如發電機有功功率自動調節、遙控、AGC命令有效、AGC命令退出和變壓器分接頭位置調整等。
目前，RTU 在國外的應用主要是應用于室外環境比較惡劣的情況下，如無人值守站點。RTU 本身具有 C 語言編程、屏幕組態軟件編程等功能，加上RTU 可以繪制梯形圖，在工程車間流水線中也會發揮十分重要的作用，首先 RTU 的運算能力比較強，能保證各項信息的準確性。
其次，RTU 具備液晶顯示的功能，能將現場運行情況及控制情況直接展現出來;再者，RTU 的通信方式有很多種，如數傳、RS485、撥號等，能保證信息的安全傳輸，同時，RTU 還可以保證掉電保護程序不會丟失; 最后， RTU的模擬量采集水平很高，能同時進行 24 路采集。正因?yàn)镽TU具有以上多種特點，因此，RTU 能廣泛的應用于電力系統安全監測中，確保電力系統供電的穩定性及安全性，這對電力系統綜合自動化的發展有很大的幫助。
