  1、安裝前確認

  設備包括以下：

  ①、一臺路由器主機

  ②、一個電源

  ③、一根WiFi天線

  ④、一根3G/4G天線

  ⑤、一根串口線

  ⑥、一根以太網線

  ⑦、一個5PIN接線端子

  2、配件的安裝

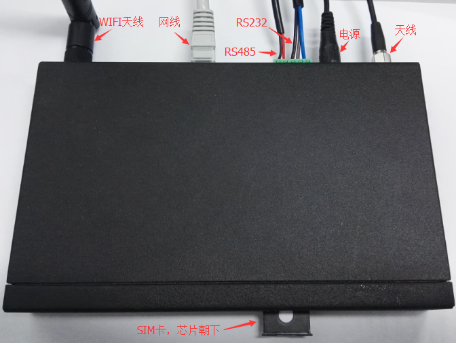

  配件接線如下圖：

  (1)、SIM卡安裝

  SIM/UIM卡是無線路由器撥號上網的必要輔件，所以SIM/UIM卡必須被正確安裝才能達到無線路由器穩定快速上網的效果。

  現今運營商辦理在SIM/UIM卡有多種標準，本路由器使用的是大卡，若辦理的是小卡，則需要帶著相應卡套方能在本路由器上使用。

  安裝時先用尖狀物插入SIM/UIM卡座旁邊小黃點，卡槽彈出。SIM/UIM金屬芯片朝外放置于 SIM/UIM卡槽中，插入抽屜，并確保插到位。

  (2)、串口連接

  本路由器自帶一個RS232和和一個S485串口，此串口可用于路由器固件升級、系統日志查看、串口DTU功能等應用。

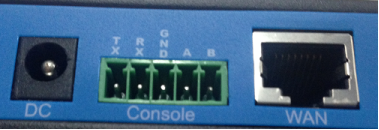

  TR341串口采用工業級端子接口，標配串口線為一端剝線，一端DB9母頭，其線序定義定義如下：

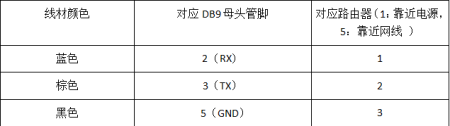

  RS232線(一端為DB9母頭)：

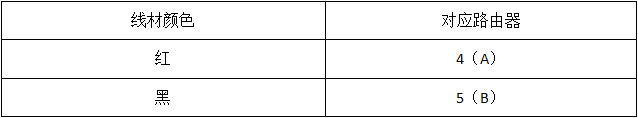

  RS485線：

  (3)、電源安裝

  可使用標配1.5A/12VDC電源，也可以直接采用5-35VDC電源給設備供電, 當用戶采用外加電源給設備供電時，必須保證電源的穩定性(紋波小于300mV，并確保瞬間電壓不超過35V)，并保證電源功率大于4W以上。

  (4)、天線安裝

  天線為路由器增強信號的必要配件，必須正確安裝方能達到最優的上網體驗。

  TR341天線接口為SMA陰頭插座。將配套天線的SMA陽頭旋到ANT天線接口上，并確保旋緊，以免影響信號質量。

  (5)、指示燈說明

  指示燈是路由器運行狀態的最直觀顯示，從指示燈的狀態可以方便、快速、較準確地判斷路由器的運行狀態。

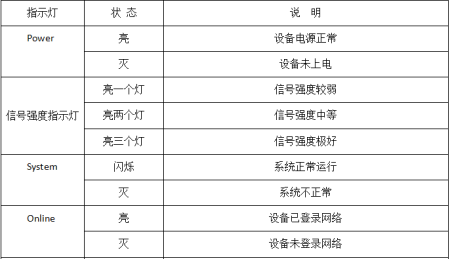

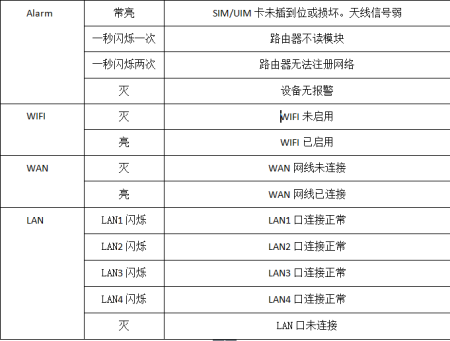

  TR341系列路由器共有7種狀態指示燈，其狀態說明如下：

  (6)、復位按鈕說明

  Reset按鈕是路由器復位按鈕，其作用是不進入路由器配置頁面的條件下直接將路由器的參數配置恢復到出廠默認值。

  復位按鈕可以直接、有效地解決由于參數配置不當，造成的路由器無法上網、無法登錄、無法管理等問題。

  計訊TR341系無線路由器設有一個Reset按鈕，位于路由器前面板LAN口信號燈附近。在需要將路由器恢復出廠設置時，用尖細硬物插入“Reset”孔位，并輕輕按住，直到所有指示燈全部熄滅后放開， ROUTER的配置即已恢復為出廠值。
