遙測終端RTU包裝內容以及安裝接口說明
開箱
為了安全運輸，設備通常需要合理的包裝，當您開箱時請保管好包裝材料，以便日后需要轉運時使用。計訊物聯遙測終端RTU包裝內具有如下部分：
設備主機 1臺(根據用戶訂貨情況包裝)
車載天線(SMA陽頭) 1根
12VDC/1.5A電源 適配器1個（選配）
RS232三芯線 1條（選配）
300萬像素串口攝像頭1個（選配）
接線端子12 PIN 4個、10 PIN 2個、4 PIN 1個
保修卡
合格證

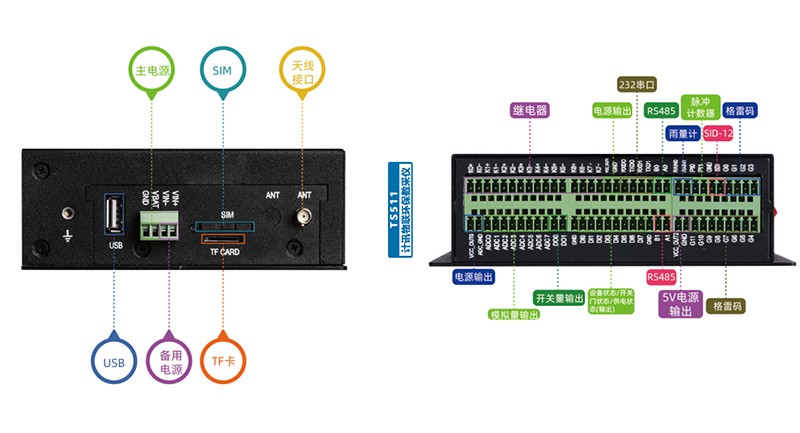

計訊物聯遙測RTU各個接口信號以及定義說明如下：
信號定義：
|
接口編號 |
功能分類 |
接口名稱 |
默認功能 |
說明 |
|
|
1 |
繼電器輸出 |
K0+ |
第0路常開繼電器輸出 |
8路繼電器輸出 |
|
|
2 |
K0- |
第0路常開繼電器輸出 |
|||
|
3 |
K1+ |
第1路常開繼電器輸出 |
|||
|
4 |
K1- |
第1路常開繼電器輸出 |
|||
|
5 |
K2+ |
第2路常開繼電器輸出 |
|||
|
6 |
K2- |
第2路常開繼電器輸出 |
|||
|
7 |
K3+ |
第3路常開繼電器輸出 |
|||
|
8 |
K3- |
第3路常開繼電器輸出 |
|||
|
9 |
K4+ |
第4路常開繼電器輸出 |
|||
|
10 |
K4- |
第4路常開繼電器輸出 |
|||
|
11 |
K5+ |
第5路常開繼電器輸出 |
|||
|
12 |
K5- |
第5路常開繼電器輸出 |
|||
|
13 |
K6+ |
第6路常開繼電器輸出 |
|||
|
14 |
K6- |
第6路常開繼電器輸出 |
|||
|
15 |
K7+ |
第7路常開繼電器輸出 |
|||
|
16 |
K7- |
第7路常開繼電器輸出 |
|||
|
|
|||||
|
17 |
RS232
|
VCC_RS232 |
RS232電源 |
2路RS232接口 默認波特率115200 |
|
|
18 |
GND |
RS232地 |
|||
|
19 |
RXD0 |
第0路RS232接收 |
|||
|
20 |
TXD0 |
第0路RS232發送 |
|||
|
21 |
RXD1 |
第1路RS232接收 |
|||
|
22 |
TXD1 |
第1路RS232發送 |
|||
|
|
|||||
|
23 |
RS485-1 |
B0 |
RS485-0 通訊接口B |
RS485接口 默認波特率115200 |
|
|
24 |
A0 |
RS485-0 通訊接口A |
|||
|
|
|||||
|
25 |
雨量/脈沖 |
RAIN0 |
第0路雨量計輸入 |
雨量計輸入低電平輸入計數，脈沖輸入高電平(大于2V)輸入計數 |
|
|
26 |
RAIN1 |
第1路雨量計輸入 |
|||
|
27 |
PI0 |
第0路脈沖輸入 |
|||
|
28 |
PI1 |
第1路脈沖輸入 |
|||
|
29 |
GND |
地 |
|||
|
|
|||||
|
30 |
SDI12 |
SDI |
SDI信號 |
SDI信號（預留） |
|
|
|
|||||
|
31 |
格雷碼
|
G0 |
格雷碼0位 |
12位格雷碼接口
|
|
|
32 |
G1 |
格雷碼1位 |
|||
|
33 |
G2 |
格雷碼2位 |
|||
|
34 |
G3 |
格雷碼3位 |
|||
|
35 |
G4 |
格雷碼4位 |
|||
|
36 |
G5 |
格雷碼5位 |
|||
|
37 |
G6 |
格雷碼6位 |
|||
|
38 |
G7 |
格雷碼7位 |
|||
|
39 |
G8 |
格雷碼8位 |
|||
|
40 |
G9 |
格雷碼9位 |
|||
|
41 |
G10 |
格雷碼10位 |
|||
|
42 |
G11 |
格雷碼11位 |
|||
|
43 |
GND |
地 |
|||
|
44 |
VCC_GAY |
格雷碼電源 |
|||
|
|
|||||
|
45 |
RS485-2 |
B1 |
RS485-2 通訊接口B |
RS485接口 默認波特率115200 |
|
|
46 |
A1 |
RS485-2 通訊接口A |
|||
|
|
|||||
|
47 |
開關量輸入 |
GND |
地 |
8路開關量輸入 |
|
|
48 |
DI7 |
第7路開關量輸入 |
|||
|
49 |
DI6 |
第6路開關量輸入 |
|||
|
50 |
DI5 |
第5路開關量輸入 |
|||
|
51 |
DI4 |
第4路開關量輸入 |
|||
|
52 |
DI3 |
第3路開關量輸入 |
|||
|
53 |
DI2 |
第2路開關量輸入 |
|||
