智能機井灌溉控制器 | TJ710
計訊物聯智能機井控制器是新型智能機控制系統（智能農業灌溉系統）的核心設備，可以嵌入到智能機井柜、智能機房以及原有啟動柜，對機井進行...
幫助文檔
灌溉控制器 射頻灌溉自動控制器
時間：2021-06-09 11:18:29
點擊了解節水灌溉自動控制器>>>>http://m.shaosihef.com/content-13-51-1.html

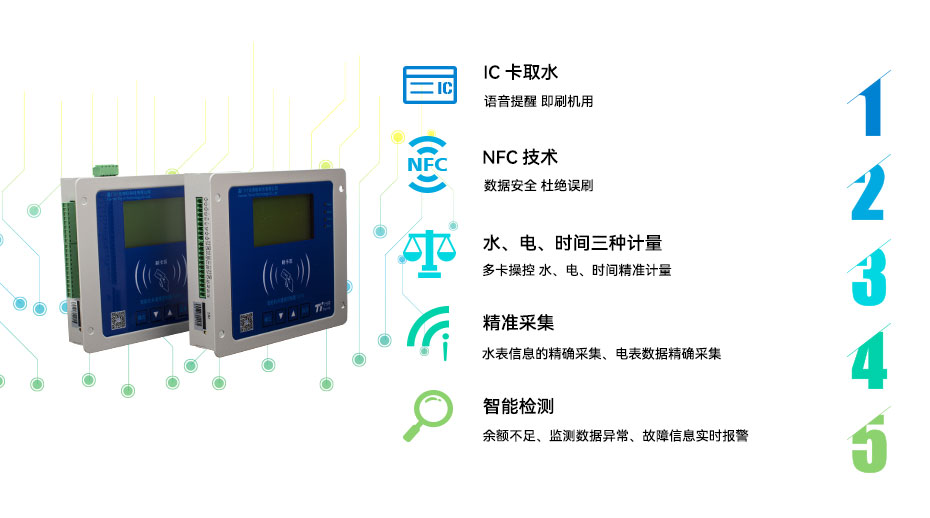

計訊物聯灌溉控制器，射頻卡自動取水、定量取水，自動灌溉，節約水資源，遠程用水量監控、設備閥門控制，提高工作效率節省人物力資源成本。
灌溉控制器TJ710功能
數據采集傳輸，采集超聲波水表、脈沖水表的流量數據，采集智能電表、脈沖電表的電量數據，采集壓力、水位變送器的標準信號，采集水泵或閥門運行狀態、設備供電狀態等信息;
支持水計量，電計量和時間計量，并支持多路計量;
刷卡取水，刷非接觸IC卡，開啟水泵取水支持一個控制器可供多張用戶卡使用，IC 卡內余額不足等，立即上報告警信息;
支持繼電器控制輸出，可直接接入接觸器，無需中間繼電器轉接;
支持2G/3G/4G、NB-IOT等多種通訊方式;
支持和無線水表通訊功能;
支持語音提醒用戶用水信息;
支持自動控制、遠程控制水泵、閥門等控制設備;
設備遠程監測控制;
設備遠程配置、升級、維護;
泵/閥啟停(D0)口，采集串口信號(RS485/RS232)、模擬量信號(AI)、脈沖量或開關量信號(PI/DI)。
灌溉控制器TJ710技術參數
產品接口:
|
描述 |
說明 |
|
電源接口： |
|
|
標準電源 |
DC 12V/1.5A |
|
供電范圍 |
DC 10-28V 或AC 10-24V，建議DC 12V |
|
內置電源反相保護和過壓保護。 |
|
|
開關量輸入（4路）： |
|
|
輸入范圍 |
低電平：濕節點0-3VDC，或干節點導通 高電平：濕節點5-30VDC，或干節點斷開 |
|
用途 |
可以檢測接觸器、空開狀態和箱體門狀態等 |
|
內置光隔離 |
|
|
繼電器（4路）： |
|
|
1路主繼電器 |
最大切換電壓：30VDC/250VAC 最大切換電流：10A 可以直接接接觸器或空開 默認常閉,可接常開 |
|
3路輔繼電器 |
最大切換電壓：30VDC/250VAC 最大切換電流：5A 可以直接接觸器、空開和箱體門鎖等 默認1路常閉,2路常開 |
|
脈沖輸入（4路）： |
|
|
輸入范圍 |
低電平：0-2VDC 高電平：2-12VDC |
|
用途 |
單脈沖（單觸點）水表和電表 三脈沖（雙觸點）水表和電表 雙脈沖（雙觸點）水表和電表 |
|
模擬量輸入（4路）： |
|
|
電壓范圍 |
可選0-5VDC |
|
電流范圍 |
默認4-20mA |
|
用途 |
采集水位傳感器和壓力傳感器等 |
|
RS232（2路）/RS485（2路）： |
|
|
串口速率 |
300~230400bits/s |
|
數據位 |
8位 |
|
停止位 |
1位 |
|
校驗 |
無、偶、奇 |
|
用途 |
接超聲波水表和智能電表等 |
|
內置15KV ESD保護 |
|
|
電源輸出（4路）：支持給傳感器供電 |
|
|
VCC_ADC |
12V/ 0.5A |
|
VCC_PI |
5V /0.1A |
|
VCC_DI |
3.3V /0.5A |
|
VCC_RS232 |
12V/0.5A |
|
VCC_RS485 |
12V/0.5A |
|
NFC讀頭： |
|
|
1.支持符合ISO/IEC14443.2 的TYPE-A 協議標準的非接觸式IC 卡 2.讀卡距離<=5cm |
|
|
LCD液晶屏： |
|
|
LCD藍綠屏幕，128*64點陣，有背光燈,陽光下顯示清晰 |
|
|
按鍵： |
|
|
4個按鍵，分別是確定，上翻，下翻和取消 |
|
|
指示燈： |
|
|
具有系統、告警、在線指示燈 |
|
|
天線： |
|
|
標準SMA陰頭天線接口，特性阻抗50歐 |
|
產品特性：
|
描述 |
說明 |
|||
|
環境條件： |
||||
|
工作溫度范圍 |
-35~+75℃ |
|||
|
相對濕度范圍 |
≤95%無凝結 |
|||
|
工作功耗： |
||||
|
工作狀態 |
1.9W |
|||
|
說明：12V電源，電流100~135mA |
||||
|
待機狀態 |
1.02W |
|||
|
說明：12V電源，電流85mA |
||||
|
抗干擾能力： |
||||
|
抗干擾類型 |
級別 |
電壓/電流波形 |
值 |
|
|
工頻磁場 |
3 |
連續正弦波 |
30A/m |
|
|
阻尼振蕩磁場 |
3 |
連續正弦波 |
30A/m |
|
|
脈沖磁場 |
3 |
脈沖 |
100A/m |
|
|
輻射電磁場 |
3 |
80MHz~1000MHz連續波 |
10V/m |
|
|
3級，適合安裝于典型工業環境中的設備：工廠，電廠或處于特別居民區內的設備。 |
||||
