DTU配置參數 DTU配置步驟方法
時間：2020-12-10 10:00:06
DTU配置參數

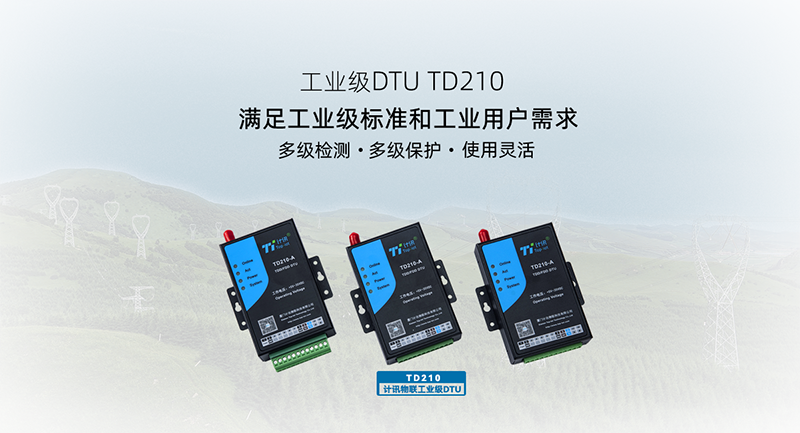

TD210 產品接口:
|
描述 |
說明 |
|
|
電源接口： |
||
|
標準電源 |
DC 12V/0.5A |
|
|
供電范圍 |
DC 5~35V |
|
|
內置電源反相保護和過壓保護。 |
|
|
|
串口： |
||
|
串口采用工業端子接口，適合工業應用,RS232或RS485接口 |
||
|
內置15KV ESD保護,可定制TTL電平 |
||
|
模擬量（預留）：（第6和7管腳） |
||
|
2路模擬量輸入接口（10位AD、支持4-20mA電流信號輸入，可選0-3V電壓信號輸入） |
||
|
IO口（預留）：（第3、4和5管腳） |
||
|
3路GPIO，可以配置成輸入輸出，通信電平3.3V |
||
|
串口參數： |
||
|
串口速率 |
300~230400bits/s |
|
|
數據位 |
5、6、7、8位 |
|
|
停止位 |
1、1.5、2位 |
|
|
校驗 |
無校驗、偶校驗、奇校驗、SPACE及MARK校驗 |
|
|
其他 |
||
|
指示燈 |
具有系統、電源、通信及在線指示燈 |
|
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐 |
|
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
TD210 產品特性：
|
描述 |
說明 |
|||
|
環境條件： |
||||
|
工作溫度范圍：-40 ~ +75oC |
存儲溫度范圍：-40~+80oC |
|||
|
相對濕度范圍：95% |
無凝結 |
|||
|
工作功耗： |
||||
|
通訊狀態 |
<1.08W |
|||
|
說明：12V電源，電流<90mA 5V電源，電流<190mA |
||||
|
待機狀態 |
<0.288W |
|||
|
說明：12V電源，電流<24mA 5V電源，電流<50mA |
||||
|
抗干擾能力： |
||||
|
抗干擾類型 |
級別 |
電壓/電流波形 |
值 |
|
|
工頻磁場 |
3 |
連續正弦波 |
30A/m |
|
|
阻尼振蕩磁場 |
3 |
連續正弦波 |
30A/m |
|
|
脈沖磁場 |
3 |
脈沖 |
100A/m |
|
|
輻射電磁場 |
3 |
80MHz~1000MHz連續波 |
10V/m |
|
|
3級，適合安裝于典型工業環境中的設備：工廠，電廠或處于特別居民區內的設備 |
||||
|
防護等級： |
||||
|
防護等級IP30，外殼和系統安全隔離 |
特別適合工控現場應用 |
|||
|
可靠性： |
||||
|
平均無故障工作時間(MTBF)不低于100000h |
||||
|
超低功耗設計，包括休眠模式、定時上下線模式 |
||||
|
EMC各項等級指標達3級 |
||||
|
采用NTP技術，內置RTC |
||||
|
SIM/UIM卡接口內置15KV ESD保護 |
||||
|
物理特性： |
||||
|
外形尺寸：91x58.5x22 mm (不包括天線和安裝件) |
||||
|
重量：約208克 |
||||
DTU配置步驟方法-基本配置
設備ID: 標識這個設備，不同設備請設置不一樣的ID（固定8位數字）
設備SIM號碼：插在設備上SIM卡號（固定11位數字）
工作模式：DTU（把串口數據通過GPRS或SMS傳到中心服務器）
MODEM(普通貓，通過AT命令撥號上網或發短信)
IMODEM(智能貓，在MODEM基礎上可以實現長時間正常工作---只針對短信)
信息調試等級：2(所有日志通過RS232/RS485輸出)
1(部分重要日志通過RS232/RS485輸出)
0(不輸出日志)
設備工作波特率：300、600、1200、2400、4800、9600、14400、19200、38400、56000、57600、115200
數據，停止和校驗位：8N1(數據8位，無校驗，停止1位)
8E1(數據8位，偶校驗，停止1位)
8O1(數據8位，奇校驗，停止1位)
7O1(數據7位，奇校驗，停止1位)
7E1(數據7位，偶校驗，停止1位)
7N1(數據7位，無校驗，停止1位)
數據幀間隔：單位毫秒，發現DTU串口收到數據拆包了調大這個值，數據粘包了調小這個值，115200波特率建議20ms，9600波特率建議50ms， 1200波特率建議200ms。
激活模式：AUTO：這種方式使設備永遠在線。
SMSD：短信激活方式，通過給設備發送特定的短信，激活設備，使其建立 數據通信鏈路。
CTRL：電話激活方式，通過電話呼叫設備，使其建立數據通信鏈路。
DATA：數據激活的方式，通過向設備串口發送特定的數據，使設備建立或者 拆除數據通信鏈路。
MIXD：同時支持SMSD,CTRL,DATA激活方式的混合方式，只要滿足其中一種的 激活條件，則激活。
撥號喚醒號碼：當激活模式是CTRL和MIXD時，TD210收到此手機號碼來電，激活上線。
短信喚醒密碼：當激活模式是SMSD和MIXD時，如果TD210收到短信內容為“DIAL”加上此設置密碼，就激活設備上線。
串口喚醒設備數據：當激活模式是DATA和MIXD時，如果TD210的RS232/RS485收到此設置的數據，機會激活設備上線。
串口休眠設備數據：當激活模式是DATA和MIXD時，如果TD210的RS232/RS485收到此設置的數據，機會激活設備下線。
RTC時間設置：設置設備系統時間
