dtu為什么容易連接超時
時間：2020-11-17 14:30:25
dtu為什么容易連接超時?計訊物聯建議您檢查硬件連接是否錯誤，哪一根線沒有連接，或者sim卡是否失效。此外， 應檢查現場是否有干擾源，并做好抗干擾的措施?，F(xiàn)場的移動通訊信號是否良好。

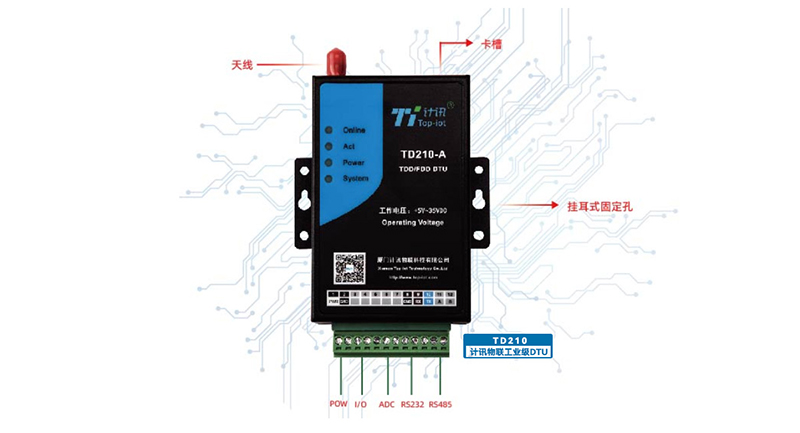

dtu TD210
1、高EMC電磁兼容，強電磁環境工作穩定，通過EMC等級測試;耐高低溫材料(-40℃至80℃)，寬壓(5V-35V)，超強的防潮、防雷、防電磁干擾能力適應各種惡劣環境。
2、全網通/4G/3G/2G兼容，無線傳輸速度快，大容量數據傳輸更高速、更順暢。
3、專有阻抗匹配電路設計，增強設備信號搜索能力;標配高增益天線，具有更高的信號接收靈敏度;信號覆蓋范圍廣，超強穿墻性能。
4、自鎖式卡槽，安裝穩固牢靠。
TD210接口定義說明：
|
接口編號 |
接口名稱 |
默認功能 |
擴展功能 |
|
1 |
PWR |
電源輸入正極 |
無 |
|
2 |
GND |
系統地 |
無 |
|
3 |
IO1 （預留） |
GPIO，可檢測干節點信號和3.3V開關量信號。可輸出3.3V開關量信號 |
預留串口TTL電平RX |
|
4 |
IO2 （預留） |
GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 |
預留串口TTL電平TX |
|
5 |
IO3 （預留） |
GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 |
無 |
|
6 |
ADC1 （預留） |
4-20mA輸入，0-5V可選 |
可定制脈沖輸出、脈沖計數和模擬量輸入功能。預留兼容RS232 RI |
|
7 |
ADC2 （預留） |
4-20mA輸入，0-5V可選 |
可定制脈沖輸出、脈沖計數和模擬量輸入功能 |
|
8 |
GND |
系統地 |
無 |
|
9 |
RX |
RS232 數據接收 |
無 |
|
10 |
TX |
RS232 數據發送 |
無 |
|
11 |
A |
RS485 通訊接口正極 |
無 |
|
12 |
B |
RS485 通訊接口負極 |
無 |
安裝電纜：
TD210采用工業級端子接口，建議使用的電源線材和數據線材為28-16AWG。標配電源和數據線說明如下：
電源（輸出12VDC/0.5A）：
|
線材顏色 |
電源極性 |
|
黑色（黑白） |
正極 |
|
黑色（字體） |
負極 |
RS232線（一端為DB9母頭）：
|
線材顏色 |
對應DB9母頭管腳 |
|
藍色 |
3 |
|
棕色 |
2 |
|
黑色 |
5 |
