機井灌溉控制器有哪些接口，有什么特性？

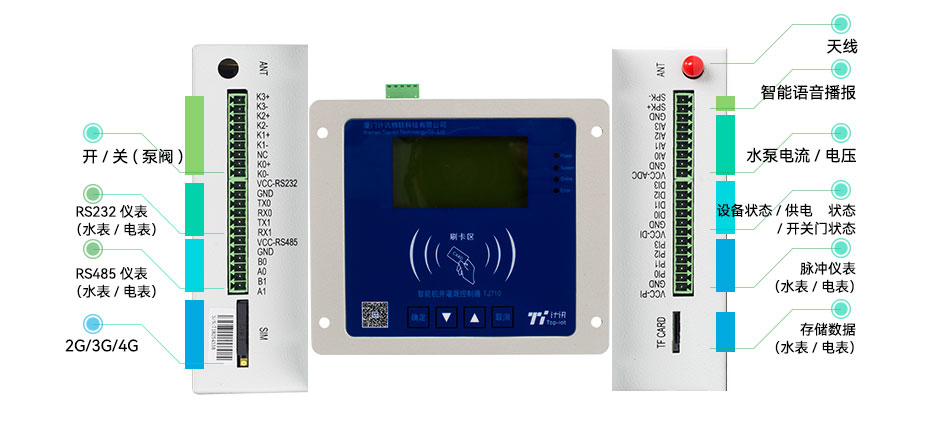

計訊物聯機井灌溉控制器是一款用于農業水價改革的產品，負責對對機井進行監控，實現了用水需刷卡、遠程監控等功能。計訊物聯機井灌溉控制器有如下接口：
硬件系統：
|
硬件系統 |
|
|
CPU |
工業級32位通信處理器 |
|
FLASH |
16MB（可擴展至32MB） |
|
SRAM |
256KB |
產品接口：
|
描述 |
說明 |
|
電源接口： |
|
|
標準電源 |
DC 12V/1.5A |
|
供電范圍 |
DC 10-28V 或AC 10-24V，建議DC 12V |
|
內置電源反相保護和過壓保護 |
|
|
開關量輸入（4）路： |
|
|
輸入范圍 |
邏輯0：濕節點0-3VDC |
|
用途 |
可以檢測接觸器、空開狀態和箱體門狀態等 |
|
內置光隔離 |
|
|
繼電器（4）路： |
|
|
1路主繼電器 |
最大切換電壓：30VDC/250VAC |
|
3路輔繼電器（2路常閉，1路常開） |
可以直接接觸器、空開和箱體門鎖等 |
|
脈沖輸入（4路）： |
|
|
輸入范圍 |
低電平： 0-1VDC |
|
用途 |
單脈沖（單觸電）水表和電表 |
|
模擬量輸入（4路）： |
|
|
電壓范圍 |
0-5VDC |
|
電流范圍 |
4-20ma |
|
用途 |
采集水位傳感器和壓力傳感器等 |
|
RS232（2路）/RS485（2路）： |
|
|
串口速率 |
300~230400bits/s |
|
數據位 |
8位 |
|
停止位 |
1位 |
|
校驗 |
無、偶、奇校驗 |
|
用途 |
接超聲波水表和智能電表等 |
|
內置15KV KED保護 |
|
|
電源輸出（5路）：支持給傳感器供電 |
|
|
VCC_ADC |
12V |
|
VCC_PI |
5V |
|
VCC_DI |
3.3V |
|
VCC_RS232 |
12V |
|
VCC_RS485 |
12V |
|
SD： |
|
|
可以擴展存儲16G |
|
|
NFC讀頭： |
|
|
1.支持符合ISO/IEC14443.2 的TYPE-A 協議標準的非接觸式IC 卡 |
|
|
LCD液晶屏： |
|
|
LCD藍綠屏幕，128*64點陣，有背光燈。在陽光下顯示清晰 |
|
|
按鍵： |
|
|
4個按鍵，分別是確定，上翻，下翻和取消 |
|
|
指示燈： |
|
|
具有系統、告警、在線指示燈 |
|
|
天線： |
|
|
標準SMA陰頭天線接口，特性阻抗50歐 |
|
計訊物聯機井灌溉控制器TJ710高EMC電磁兼容，強電磁環境工作穩定，超強的防潮、防雷、防電磁干擾能力適應各種惡劣環境。有如下特性
|
描述 |
說明 |
||
|
環境條件： |
|||
|
工作溫度范圍 |
-40~+85°C |
||
|
相對濕度范圍 |
≤95%無凝結 |
||
|
工作功耗： |
|||
|
工作狀態 |
1.9W |
||
|
說明：12V電源，電流100~135mA |
|||
|
待機狀態 |
1.02W |
||
|
說明：12V電源，電流85mA |
|||
|
抗干擾能力： |
|||
|
抗干擾類型 |
級別 |
電壓/電流波形 |
值 |
|
工頻磁場 |
3 |
連續正弦波 |
30A/m |
|
阻尼振蕩磁場 |
3 |
連續正弦波 |
30A/m |
|
脈沖磁場 |
3 |
脈沖 |
100A/m |
|
輻射電磁場 |
3 |
80MHz~1000MHz連續波 |
10V/m |
|
3級，適合安裝于典型工業環境中的設備：工廠，電廠或處于特別居民區內的設備 |
|||
